لوله و اتصالات پنج لایه را باید بهعنوان یک سیستم کامل شامل لوله، اتصال و ابزار سازگار انتخاب کرد؛ این راهنما مهمترین معیارهای فنی و خرید پروژهای را یکجا توضیح میدهد.
لوله و اتصالات پنج لایه؛ انتخاب مطمئن برای تأسیسات ساختمان
لوله و اتصالات پنج لایه راهکاری یکپارچه برای انتقال آب سرد و گرم، مدارهای گرمایشی و بسیاری از پروژههای تأسیساتی است. ترکیب لایههای پلیمری با هسته آلومینیومی، انعطاف مناسب لولههای پلیمری را با پایداری ابعادی و نفوذناپذیری بهتر در برابر اکسیژن همراه میکند. نیکان تجارت گستر با بررسی نوع کاربری، نقشه تأسیسات و سیستم اتصال، گزینه مناسب پروژه را برای استعلام و تأمین پیشنهاد میدهد.
- کاربری متنوعآب سرد و گرم و مدارهای گرمایشی
- اجرای حرفهایقابل استفاده با اتصالات پرسی یا کوپلی سازگار
- انتخاب پروژهایسایز و مشخصات بر اساس محاسبات و کاتالوگ
- تأمین یکپارچهلوله، اتصال و اقلام مکمل از یک سیستم سازگار

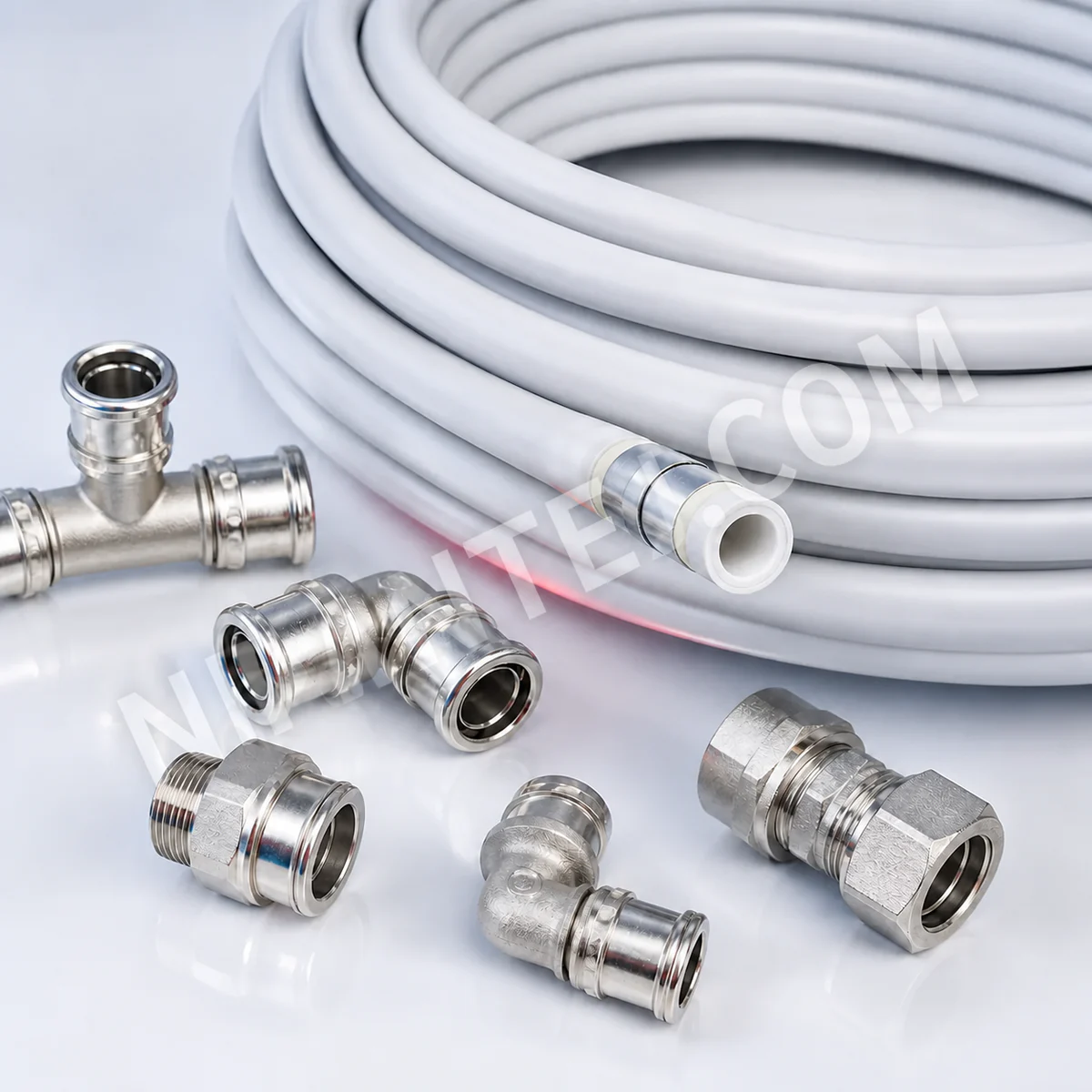

لوله پنج لایه چیست و دقیقاً از چه لایههایی ساخته میشود؟
در تعریف فنی، لوله چندلایه از یک لوله داخلی پلیمری، دو لایه چسب سازگار، یک هسته آلومینیومی و یک پوشش پلیمری بیرونی تشکیل میشود. جنس لایههای پلیمری بسته به خانواده محصول میتواند PEX یا PE-RT باشد؛ بنابراین عبارتهای PEX/AL/PEX و PE-RT/AL/PE-RT به ساختار مواد اشاره دارند و نباید بدون مطالعه برگه فنی بهجای یکدیگر در نظر گرفته شوند.
نکته فنی: آرایش لایهها یک اصل عمومی است، اما فشار کاری، دمای مجاز، ضخامت دیواره، شعاع خمش و تأییدیه آب آشامیدنی باید از روی نشانهگذاری لوله و دیتاشیت همان برند کنترل شود. استاندارد بینالمللی ISO 21003 یکی از مراجع سامانههای لولهکشی چندلایه آب سرد و گرم داخل ساختمان است؛ درج این مرجع بهمعنای ادعای انطباق همه کالاها بدون مشاهده گواهی سازنده نیست.
مزایای لوله و اتصالات پنج لایه در یک سیستم درست طراحیشده
پایداری ابعادی بهتر
هسته آلومینیومی تغییر طول ناشی از دما را نسبت به بسیاری از لولههای تمامپلیمری کاهش میدهد و کمک میکند مسیر اجرا شکل خود را بهتر حفظ کند.
سد مؤثر در برابر اکسیژن
لایه فلزی نفوذ اکسیژن را محدود میکند؛ ویژگی مهمی که در مدارهای بسته گرمایشی به کاهش ریسک خوردگی اجزای فلزی سیستم کمک میکند.
مقاومت در برابر خوردگی داخلی
سطح پلیمری در تماس با آب مانند لوله فلزی زنگ نمیزند. بااینحال کیفیت آب، دما و انتخاب اتصال همچنان بر دوام کل شبکه اثر دارد.
سطح داخلی صاف
سطح یکنواخت مسیر، افت اصطکاک و احتمال رسوبگیری را در مقایسه با برخی شبکههای فرسوده فلزی کاهش میدهد؛ محاسبه قطر همچنان ضروری است.
انعطاف و سرعت اجرا
امکان خمکاری کنترلشده، تعداد اتصالات میانی مسیر را کمتر میکند و در صورت استفاده از ابزار درست، سرعت نصب افزایش مییابد.
شبکه کامل اتصالات
زانو، سهراهی، رابط، تبدیل، کلکتور و اتصالات رزوهای امکان طراحی یک شبکه منظم را فراهم میکنند؛ همه اجزا باید با سیستم انتخابی سازگار باشند.
این مزایا زمانی محقق میشوند که لوله، اتصال، پروفیل فک پرس یا روش بستن اتصال از یک سیستم تأییدشده انتخاب شوند. ترکیب خودسرانه برندها، خمش تند، پرس ناقص یا حذف آزمون فشار میتواند کیفیت بهترین محصول را نیز کاهش دهد.
کاربردهای لوله و اتصالات پنج لایه در ساختمان و تأسیسات
لوله و اتصالات پنج لایه برای مسیرهایی انتخاب میشود که کنترل دما، فشار و دوام اتصال اهمیت دارد. کاربرد دقیق هر محصول به رده عملکرد و مجوزهای سازنده وابسته است، اما استفادههای متداول شامل موارد زیر است:
- توزیع آب سرد و گرم مصرفی: رایزرها و انشعابهای بهداشتی، به شرط داشتن تأییدیه مناسب آب مصرفی.

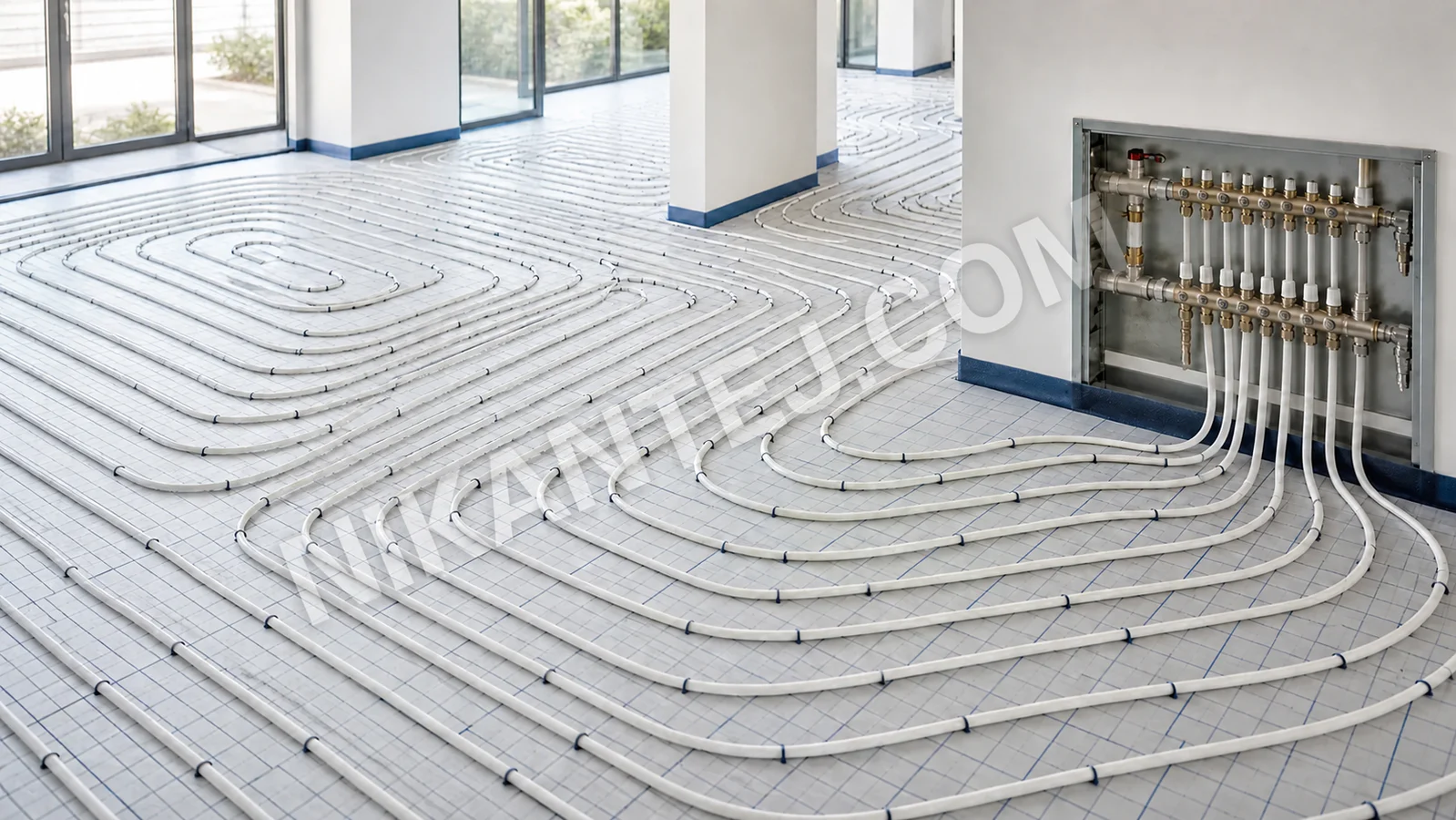

- گرمایش از کف: مدارهای پیوسته با شعاع خمش کنترلشده و اتصال در محل کلکتور.
- اتصال رادیاتور و فنکویل: در محدوده دما و فشار درجشده در کاتالوگ محصول.
- مدارهای گرمایشی و سرمایشی: با عایقکاری مناسب و کنترل میعان در خطوط سرد.
- بازسازی تأسیسات: انعطاف مسیر میتواند اجرای پروژههای نوسازی را سادهتر کند.
برای خطوط صنعتی، مواد شیمیایی، هوای فشرده، فضای باز بدون محافظ یا دماهای خارج از محدوده، تنها شباهت ظاهری لوله کافی نیست. در این شرایط باید سازگاری شیمیایی، تابش فرابنفش، فشار ضربهای و استاندارد مخصوص همان کاربرد بررسی شود.

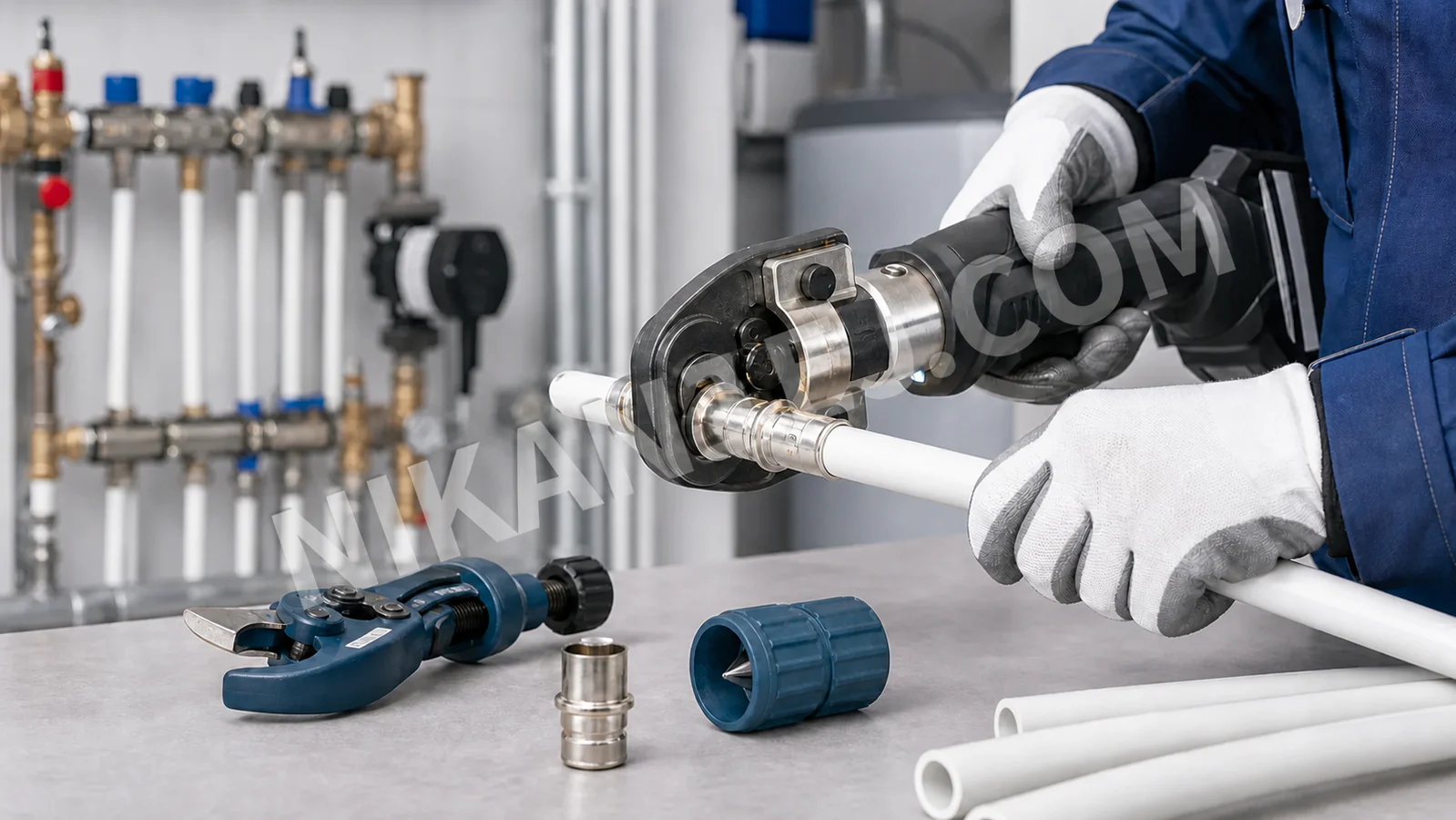

اتصالات پرسی و کوپلی در سیستم لوله و اتصالات پنج لایه
| نوع اتصال | شیوه اجرا | مزیت اصلی | نکته کنترل کیفیت |
|---|---|---|---|
| پرسی | فشردن غلاف اتصال با دستگاه و فک سازگار | سرعت و یکنواختی مناسب در اجرای پروژهای | پروفیل فک، عمق ورود لوله و وضعیت اورینگ باید کنترل شود. |
| کوپلی یا فشاری | بستن مهره و حلقه بر اساس دستور سازنده | اجرای قابلکنترل با ابزار سادهتر در نقاط قابلدسترسی | گشتاور بستن و دسترسی برای بازبینی اهمیت دارد. |
| رزوهای انتقالی | اتصال شبکه پنج لایه به شیرآلات یا تجهیزات رزوهدار | ایجاد رابط مطمئن میان دو سیستم | آببندی رزوه نباید به بدنه یا اورینگ آسیب بزند. |
در پروژههای پرتعداد، اتصال پرسی بهدلیل سرعت و تکرارپذیری محبوب است. در مقابل، اتصال کوپلی میتواند برای نقاط محدود یا قابل سرویس مناسب باشد. تصمیم نهایی باید بر اساس مشخصات سیستم، ابزار موجود، مهارت مجری و الزام دسترسی اتخاذ شود؛ هیچ اتصالی ذاتاً بدون رعایت دستور نصب ضدنشت نیست.
راهنمای خرید لوله و اتصالات پنج لایه
برای خرید، ابتدا مشخصات پروژه را تعریف کنید و سپس برند و مدل را بسنجید. انتخاب صرفاً بر پایه قیمت هر متر میتواند هزینه اتصالات، پرت، ابزار و اصلاح اجرا را پنهان کند.
- کاربری و سیال را مشخص کنید.آب مصرفی، گرمایش از کف و مدار موتورخانه الزامات یکسانی ندارند.
- رده دما و فشار را تطبیق دهید.اعداد چاپشده روی لوله و دیتاشیت باید با شرایط طراحی، نه فقط شرایط عادی، سازگار باشند.
- جنس ساختار را بررسی کنید.PEX/AL/PEX یا PE-RT/AL/PE-RT را طبق کاربری، روش تولید و مدارک سازنده مقایسه کنید.
- سایز را با محاسبه هیدرولیکی انتخاب کنید.دبی، طول مسیر، افت فشار، سرعت مجاز و تعداد مصرفکنندهها تعیینکننده هستند.
- سازگاری لوله و اتصال را قطعی کنید.قطر اسمی مشترک بهتنهایی تضمین نمیکند اتصال دو برند یا دو سری کاملاً سازگار باشد.
- اصالت و رهگیری کالا را ببینید.نام سازنده، سایز، سری تولید، استاندارد ادعاشده، تاریخ یا کد رهگیری و بستهبندی را کنترل کنید.
سایزهای رایج و محدوده کاربرد متداول
| قطر اسمی متداول | کاربرد رایج | ملاحظه طراحی |
|---|---|---|
| ۱۶ میلیمتر | انشعاب مصرفکننده و بسیاری از مدارهای گرمایش از کف | طول مدار و افت فشار باید محدود و محاسبه شود. |
| ۲۰ میلیمتر | انشعاب پرمصرفتر یا مسیرهای توزیع کوتاه | دبی همزمان و طول مسیر تعیینکننده است. |
| ۲۵ و ۳۲ میلیمتر | خطوط توزیع، رایزر یا ورودی واحد در برخی پروژهها | انتخاب با محاسبه مهندس تأسیسات انجام شود. |
| ۴۰ میلیمتر و بالاتر | شبکههای اصلی یا پروژههای بزرگتر، در صورت عرضه سیستم | روش اتصال، ابزار و موجودی اتصالات پیش از سفارش کنترل شود. |
این جدول راهنمای عمومی است و جایگزین محاسبات نقشه تأسیسات نیست. ضخامت دیواره و قطر داخلی واقعی میان تولیدکنندگان تفاوت دارد؛ بنابراین محاسبه فقط با قطر اسمی میتواند خطا ایجاد کند.
چکلیست نصب و آزمون لوله و اتصالات پنج لایه
- لوله را با قیچی سالم و کاملاً عمود بر محور برش دهید؛ برش مورب آببندی را مختل میکند.
- دهانه را طبق دستور سازنده کالیبره و پلیسهگیری کنید تا اورینگ هنگام ورود لوله آسیب نبیند.
- عمق ورود را علامت بزنید و پیش از پرس یا بستن مهره، نشستن کامل لوله را کنترل کنید.
- از فک پرس و پروفیل معرفیشده برای همان اتصال استفاده کنید؛ مشابه بودن ظاهر فک کافی نیست.
- شعاع خمش، فاصله بستها، عبور از درز انبساط و محافظت در محل عبور از دیوار رعایت شود.
- لوله در برابر ضربه، لبه تیز، تابش مستقیم خورشید و حرارت موضعی محافظت شود.
- قبل از پوشاندن مسیر، آزمون فشار طبق دستورالعمل پروژه انجام و نتیجه ثبت شود.
اگر مسیر توکار است، کاهش اتصالهای مدفون و جانمایی اتصالات در نقاط قابل بازرسی ریسک نگهداری آینده را کم میکند. عایقکاری خطوط آب گرم یا سرد نیز برای کنترل اتلاف انرژی و میعان ضروری است.
مقایسه لوله پنج لایه با لوله تمامپلیمری و فلزی
| معیار | پنج لایه | تمامپلیمری | فلزی سنتی |
|---|---|---|---|
| انبساط طولی | بهکمک هسته آلومینیومی معمولاً کمتر است | معمولاً نیازمند توجه بیشتر به انبساط است | بسته به جنس فلز و دما متغیر است |
| خوردگی سطح داخلی | سطح پلیمری زنگ نمیزند | زنگزدگی فلزی ندارد | به جنس، کیفیت آب و حفاظت وابسته است |
| انعطاف مسیر | خوب و همراه با حفظ نسبی شکل | بسته به نوع لوله متغیر | عموماً کمتر و نیازمند اتصال بیشتر |
| ابزار اتصال | ابزار اختصاصی پرسی یا کوپلی | جوش، پرس یا اتصال مکانیکی بسته به سیستم | رزوه، جوش یا ابزار مکانیکی |
| کیفیت نهایی | در هر سه گروه به طراحی، اصالت کالا و مهارت مجری وابسته است. | ||
قیمت لوله و اتصالات پنج لایه چگونه محاسبه میشود؟
قیمت نهایی فقط تابع متراژ لوله نیست. جنس ساختار، قطر و ضخامت، برند و استاندارد، نوع اتصال، تعداد زانو و سهراهی، کلکتور، ابزار یا اجرت پرس، حجم سفارش و شرایط بازار مواد اولیه در مبلغ پروژه اثر دارند. برای برآورد دقیق، بهتر است فهرست اقلام یا نقشه تأسیسات ارسال شود تا لوله و اتصالات سازگار در یک پیشفاکتور محاسبه شوند.
پرسشهای متداول درباره لوله و اتصالات پنج لایه
لوله پنج لایه PEX/AL/PEX چه تفاوتی با PE-RT/AL/PE-RT دارد؟
تفاوت اصلی در نوع پلیمر لایه داخلی و بیرونی و روش تولید آن است. هر دو خانواده میتوانند ساختار چندلایه مناسبی داشته باشند، اما رده دما، فشار، انعطاف و کاربرد مجاز باید از دیتاشیت همان محصول بررسی شود.
آیا هر لوله پنج لایهای برای آب آشامیدنی مناسب است؟
خیر. برای آب مصرفی باید گواهیها، استاندارد ادعاشده و تأییدیه بهداشتی محصول بررسی شود. شکل ظاهری یا عبارت پنج لایه بهتنهایی مجوز تماس با آب آشامیدنی نیست.
برای گرمایش از کف چه سایزی استفاده میشود؟
سایز ۱۶ میلیمتر در بسیاری از سامانهها رایج است، اما طول مدار، فاصله لولهها، دبی، افت فشار و مشخصات کلکتور تعیینکننده هستند. انتخاب نهایی باید طبق طراحی حرارتی و هیدرولیکی انجام شود.
اتصالات پرسی بهتر است یا کوپلی؟
اتصال پرسی برای سرعت و اجرای پرتعداد مزیت دارد؛ اتصال کوپلی در برخی نقاط قابلدسترسی و پروژههای محدود کاربردی است. سازگاری اجزا، ابزار درست و اجرای دقیق مهمتر از نام روش اتصال است.
آیا میتوان لوله و اتصال دو برند مختلف را ترکیب کرد؟
فقط زمانی که سازگاری ابعادی و فنی بهصورت مکتوب از سوی سازنده یا تأمینکننده تأیید شده باشد. یکسان بودن قطر اسمی، تضمینکننده تطابق ضخامت، اورینگ، غلاف و پروفیل پرس نیست.
عمر مفید لوله پنج لایه چقدر است؟
عدد ثابت بدون دانستن محصول و شرایط کار دقیق نیست. دوام به رده دما و فشار، کیفیت مواد، نحوه نصب، آزمون فشار، کیفیت آب و محافظت در بهرهبرداری وابسته است. عمر طراحی باید از مدارک همان سازنده خوانده شود.
برای استعلام قیمت چه اطلاعاتی لازم است؟
نوع کاربری، برند یا رده موردنظر، سایزها، متراژ هر سایز، تعداد و نوع اتصالات، محل تحویل و در صورت امکان نقشه یا فهرست مقادیر را ارسال کنید تا برآورد دقیقتری تهیه شود.
